一、rs485通讯响应时间

1、 根据串口设置的波特率来决定。

2、如果通讯速率为9600时，按照常规的Modbus RTU，8个数据位、1个停止位、偶校验方式，每传输1个字节数据需要的时间为：

3、      (8 1 1)/9600=1.04ms/Byte

4、      因此，主站发出响应到从站返回数据的时间周期为：

5、      (8 5 2*n)*1.04 T1 T2，其中n为寄存器个数，T1为从站的响应时间（如果是PLC，则为PLC的扫描时间），T2为通讯余量，一般为20~50ms。

6、      如果读取10个字的数据，从站响应时间为50ms，则整个周期为：

7、      (8 5 2*10)*1.04 50 50=134.32ms。

8、      因此，超时时间必须大于134.32ms，可以设置为150ms以上。

9、      如果超时时间太短，响应不能完全返回，通讯会报错。

10、      如果超时时间设置太长，按照上述例子，一共10个从站，每个从站读取10个字的数据，超时时间设置为1s。如果有1个从站出现故障，则整个轮询周期为：1000 9*134.32=2208.88 ms。

11、      同理，如果超时时间设为150ms，则整个轮询周期为：150 9*134.32=1358.88 ms。

12、      因此，可以看出正确的超时时间设置可缩短整个轮询周期，不正确的设置，将导致通讯出错或整个通讯周期过长。

二、如何判断RS232/RS485通讯模块好坏

判断RS232/RS485通讯模块的好坏需要结合以下几个方面进行评估：

1. 电气特性：测试通讯模块的供电电压和通讯线路的电压是否在规定范围内，通讯模块的功耗是否正常。

2. 通讯速率：测试通讯模块的通讯速率是否符合规格要求，并检查是否能够稳定传输数据。

3. 抗干扰能力：测试通讯模块的抗干扰能力，例如是否能够正常传输数据在电磁干扰下的环境中。

4. 通讯距离：如果是RS485通讯模块，则需要测试最大通讯距离，并检查通讯的可靠性和传输速率。

5. 稳定性：测试通讯模块在长时间运行下是否稳定，特别是在恶劣的工业环境中，是否能保证稳定的通讯。

6. 兼容性：测试通讯模块是否能够运行在不同的硬件和软件平台，并与其他硬件和软件兼容。

以上几个方面的测试需要使用专业的测试设备和技术，如果不确定如何进行测试，建议寻求专业工程师的帮助。同时，也可以查看产品的相关规格和性能指标，结合其性能指标以及厂家的声誉和客户反馈，进行评估通讯模块的质量好坏。

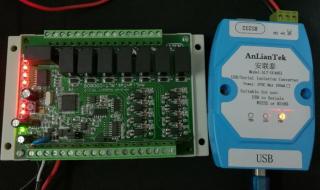

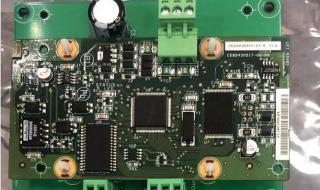

三、485模块是什么

1、485通讯模块的作用是进行信号转换。

2、在发送端，模块将单片机发送过来的TT电平信号转换成一对平衡差分信号发送出去；在接收端，模块将平衡差分信号转换为ttl电平信号送给单片机。

3、之所以要这么麻烦，是因为ttl信号不能远传，使用485模块之后，通讯距离可达到几十米甚至上千米。

四、485继电器模块原理

1、工作原理：

2、闭合低压控制电路中的开关S，电流通过电磁铁A的线圈产生磁场，从而对衔铁B产生引力，使动、静触点D与E接触，工作电路闭合，电动机工作;当断开低压开关S时，线圈中的电流消失，衔铁B在弹簧C的作用下，使动、静触点D、E脱开，工作电路断开。

五、485转换模块不工作

1、关于RS485转换器常见故障

2、第一：检查是否存在RS485端接错线了或者线接反了。检测方法很简单就把接线的位置相互对换再进行通讯，都测试几次就能解决。

3、第二：检查是否通信距离过长，RS485转换器的理论通信距离为1200M，实际的传输距离也需要根据实际使用环境，线路质量和转换器本身性能等因素有关，一般简单的环境和较好的设备，距离可达700米左右，如果距离过长请加购RS485中继器。

4、第三：检查是否存在使用星型连接，485是手拉手串联的方式，中间不能分叉，也不能有星型结构的走线，因为这种走线方式本身干扰大，通讯不稳定，

5、第四：检查是否负载过多的设备。485的负载数量是有限的，不同的使用环境，不同的RS485转换器负载能力是不一样的，通信距离的远近，线材质量的好坏，环境的恶劣程度都会直接影响负载能力，所以请按照实际情况计算转换器的负载能力。

6、第五：检查通信线缆是否采用双绞线，485通信线路沿用的是差模传输原理，所以在布线时候一定要用双绞线。（网线是用4对双绞线合成的，选择其中的一对即可）

7、第六：检查外部是否有强电干扰，如果布线与强电线路近距离平行走线的话干扰相当大，如果附近有大功率的设备或者强电柜，建议布线时距离保持40厘米以上的间距。

8、如果您的转换器都不存在以上故障，那可能是转换器本身存在故障，请用备用转换器替换，联系厂家维修。
