一、软启动器 规格

1、软起动的工作原理 软起动器实际上是一个晶闸管交流调压器。改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。在整个起动过程中，软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下工作。

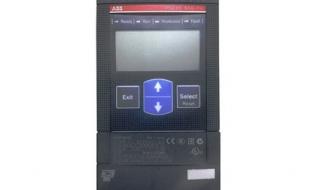

2、 ABB软启动器简介 如果对于各类电机的平滑启动显得十分重要时，ABB固态软启动器可大显身手。不同于直接用全电压控制，软启动器采用了逐步升压的方法。 ABB软启动器有4种型号，PS S03－25，PS S18/30－300/515，PS D75－840和30－720。 PS S 03－PS S25是适用于小型电机的紧凑设计。

3、安装于DIN35毫米导轨上。这种小型软启动器具有内置的旁路接点。 PS S18/30－PS S300/515用于一般启动，可用"外接"和"内接"两种连接方法（可与标准的Y/D启动器相比较）。采用"内接"可减少42%流经软启动器的电流。也就是说使用户有可能用58A的软启动器来启动和运行100A的电机。

4、 限流功能可做为选件提供，标准的配置是两个内装的信号继电器。这种软启动器的任务率为1.15，即其最大电流等于额定电流I*1.15。例：PS S18/30在"外接"时的额定电流为18A，而其最大的电流为1.15*18A=20.7A。 PS D 75－PS D 840和PS DH 30－PS

5、DH 720这类软启动器具有坚固的金属外壳设计，可适用各类应用，包括常规启动和重载启动。 柔性组合的电位器式参数设定， 清晰的LED状况与故障指示于单元前面板上。可配选先进的电子过载保护脱扣器（对于PS DH型这

二、abb变频器fault报警灯亮怎么回事

abb变频器a报fault故障并亮故障灯，表示电动机过热，出现这种情况后，一般处置方式如下：

1、检查变频器温度传感器及其接线

2、调整变频器该报警估算参数3003～3005的设置

3、调整温度传感器参数设置，进入35参数组检查

4、检查变频器开关电源

三、abb软启动器F1故障如何解决

1、该系列软启动F1灯亮时一般表示缺相、晶闸管故障和过载。F2一般表示过温、电路板故障。F1 F2同时亮则一般表示晶闸管短路或主电路供电短时中断等，都在闭合8和9端子以后（提供启动信号），而这台软启动的F1 F2灯同时亮则发生在上电时。首先怀疑软启动控制板有故障，更换一块控制电路板，ABB软启动故障指示灯亮，上电试机故障依然存在。检查晶闸管主电路没有明显故障，用万用表10欧档测量输出端子三相基本平衡。修到这里基本上全检查遍了，为了区分软启动故障还是电路故障，把配电柜输出端子拆掉给软启动另接一负载试机，一切正常。判断故障出在电动机上。

2、

3、检查电动机打开接线盒，发现接线盒内没有明显漏电迹象，测量接线柱与外壳漏电。怀疑电动机有问题拆掉连接电动机的电缆，再测量电动机又不漏电了，测量电缆也没问题。仔细检查发现由于电缆线接头压的接线鼻子太长，造成在接线盒内上不正，其中有一相线与接线盒进线口的地方绝缘层破损导致漏电。
